一、方案背景

近幾年隨著環境的持續惡化，各種自然災害頻繁發生，尤其是水災的發生給我國帶來了巨大的經濟損失和人員災害。汛期來臨時，及時獲得河道水庫的水位漲幅數據對開展防汛抗洪工作至關重要，大量河道水庫分布在遠離城市的區域，而且分散，尤其是在緊急防汛階段，如果只依靠傳統人力巡查獲得河道水位數據必將耗費大量人力物力。河道自動水位站監測預警系統，可以為用戶提供專業全面的水位監測控制管理。該系統通過水位傳感器監測水位的實時變化，并將數據傳遞給管理者WEB端或手機APP。相比于傳統水位站，河道自動水位站監測預警系統具有快速查看數據、超限自動報警、自動記錄上傳等優點。使用者無須到達水位站，在電腦或手機可以查看到詳細數據，方便快捷。



二、系統概述

河道自動水位監測預警系統由雷達或壓力式水位傳感器來感知水位變化，集太陽能供電、視頻監控和無線傳輸設備于一體。具有水位采集、超限報警、自動記錄上傳、低電量報警、站點檔案查看等功能；實時監測到的水位數據會通過GPRS、4G(移動、聯通、電信）信號傳輸?shù)姜?dú)立的云服務器，再由云服務器平臺將數據發送到使用者的電腦WEB端或手機APP上。便于水利或城市管理部門監測流域的實時水位、天氣等數據。

多項功能的集成應用實現了對河流的信息化管理，很大程度避免了水位過高，河流決堤的危險發生，在保護人民生命、財產安全方面發揮了重大作用。

三、硬件產品

自動水位監測預警系統由雷達或壓力式水位傳感器來感知水位變化，集太陽能供電、視頻監控和無線傳輸設備于一體，具有水位采集、趨勢分析、超限報警、自動記錄上傳、低電量報警、站點檔案查看等功能；實時監測到的水位數據會通過GPRS、4G/5G(支持全網通）信號傳輸?shù)绞褂谜叩碾娔XWEB端或手機APP上，便于水利或城市管理部門監測流域的實時水位、天氣等數據。

1、雷達水位計

l 測量范圍：30米/70米可選；

l 過程連接：螺紋G1½? A / 支架/法蘭；

l 過程溫度：-40～100℃；

l 過程壓力：常壓；

l 精度：±2mm；

l 頻率范圍：26GHz；

l 防護等級：IP67 ；

l 供電電源： DC（6—24V）/四線；

l 信號輸出：RS485/Modbus 協議。

2、遙測終端機

l 支持全網通；

l 具有定時自報和響應召測兼容的工作體制；

l 具備主備信道切換、發送確認、自動補發功能；

l 具備電源檢測與管理、報警功能；

l 具備數據保護不丟失功能；

l 具備自建自診斷功能，死機自動復位；

l 具備自動同步時鐘功能。

3、視頻監控

高清智能球，實時監控河流區域畫面，采集的監控?cái)?shù)據自動上傳到云平臺，用戶通過電腦或手機端對河道水位、水情進行遠程查看。

4、水位監測桿

采用鋼材，頂端用蓋板封閉，底部配置檢修口；整體進行防銹、防腐蝕處理；抗風等級9級。

5、太陽能發電

由蓄電池、太陽能板、充電控制器、信號避雷器、支架等組成。

四、系統功能

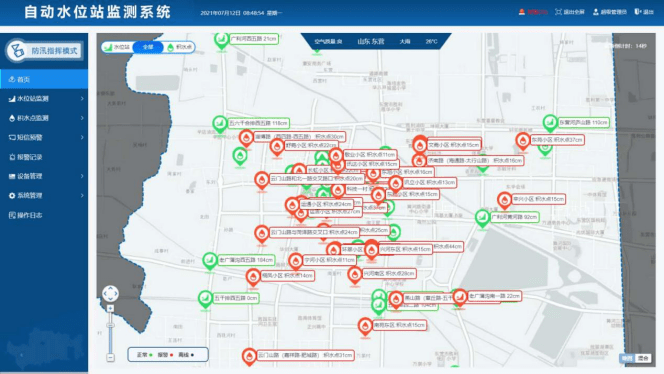

1、GIS地圖展示

系統運用物聯網感知手段實時采集河道水位、流量等數據信息，并通過GIS地圖直觀展示各河道水位監測站的分布位置、水位信息、設備狀態、電池狀態等。

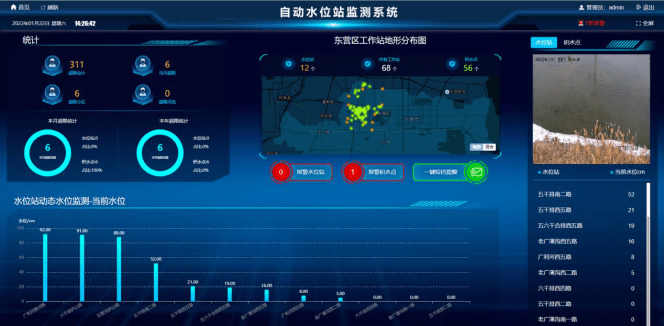

2、防汛指揮模式

當有汛情時，可切換至此模式，界面集中展示報警水位站的實時水位情況，可任意調取水位站的實時監控圖像、并參照實時的天氣預報信息，可對汛情做出及時的決策和處置方案，使報警與指揮融為一體，讓防汛工作的開展、更具有時效性。

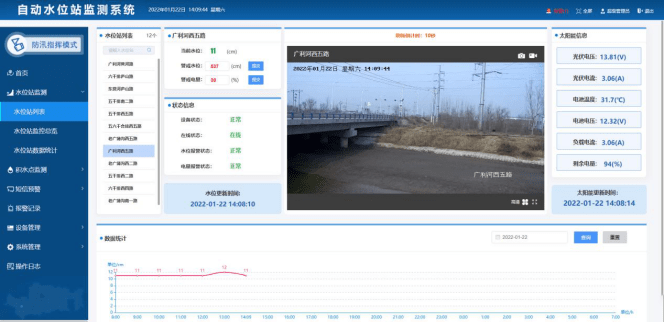

3、水位實時數據

實時顯示各水位站的水位、瞬時流量、流速、警戒水位等水文信息，以及各水位站的水位小時變化曲線圖。并通過提供360度現場監控圖像，實現水位信息的動態實時展示與調取。

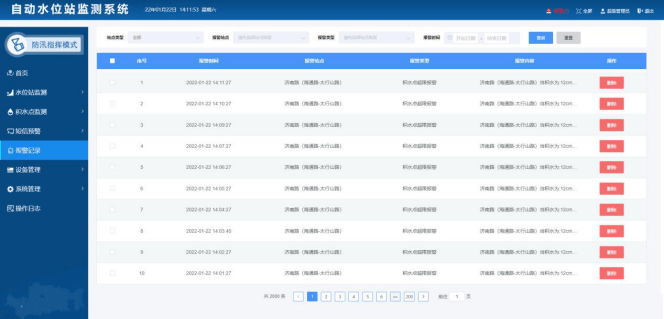

4、報警管理

當水位高于警戒水位時，系統會通過手機短信、平臺預警、APP預警等多種提示方式發送至管理人員手機，責任人根據情況可及時采取應對措施并上傳預警處置記錄。通過監測終端報警，實現了城市防汛的自動預警、自動防控功能。

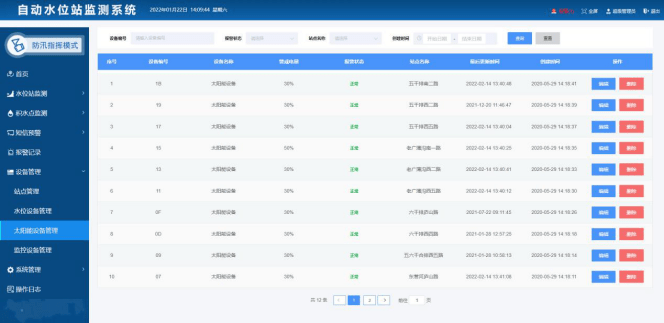

5、設備管理

將GIS技術與實時數據相結合，對資源數據和信息進行采集、儲存、管理、顯示和描述，包括水位設備的狀態及點位分布，太陽能設備的數量、電量、狀態及站點信息，監控設備的數量、點位及監控狀態等，實現所屬資源的信息化與可視化管理，為資源的管理與配置、擴容與維護、決策與調度提供更直觀、數據支撐。同時通過平臺，可對站點及設備信息進行管理，包括站點及設備的新增、修改、刪除，以及水位警戒值的設定等。

6、系統管理

具有組織結構、用戶管理和角色管理三種功能：組織結構可對組織名稱、地址進行編輯管理；用戶管理包括用戶名稱、所屬角色、聯系電話等，可實現用戶的新增、編輯、修改和刪除；角色管理主要是根據用戶的職務、管理范圍自定義設置多級管理權限及角色，可編輯修改用戶的使用狀態，可以對用戶權限進行編輯和刪除，提高系統管理與使用的安全級別。

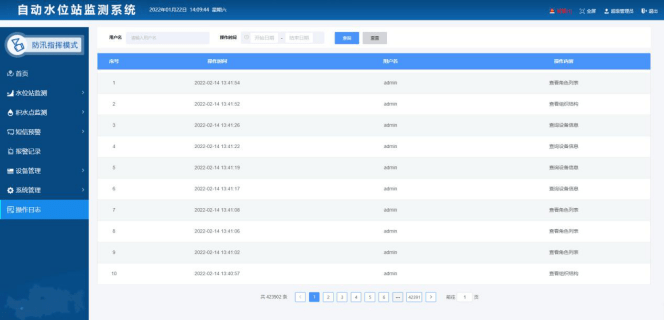

7、操作日志

對系統操作者的每一次操作進行記錄、統計和查詢展示，包括操作時間、操作人姓名、所屬角色、操作模塊名稱、操作具體內容等，提高軟件系統運行與操作的安全級別，實現異常操作的有據可查及追責取證。

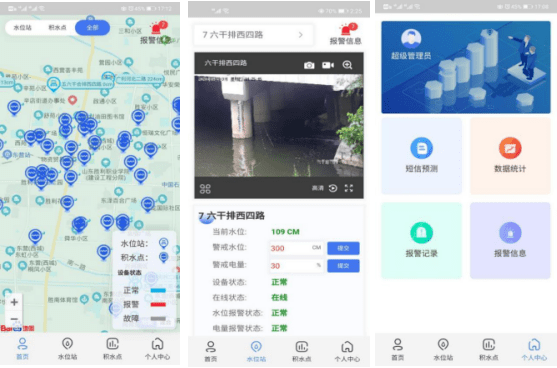

8、手機APP

自動水位站監測App，運用數字化、信息化、智能化手段提升城市防汛監測預警管理效能，以水位站管理功能模板為主，支持短信預測、報警記錄、數據統計分析、報警信息等等功能；可根據權限定時推送當日工作情況，自動分析匯總生成工作報表；并對各類關鍵指標，以動態圖表、文字、儀表盤的形式直觀展示，方便管理人員隨時查看并處理，有效提升了行政效能，使城市防汛管理工作更簡單、便捷、高效。

五、案例展示

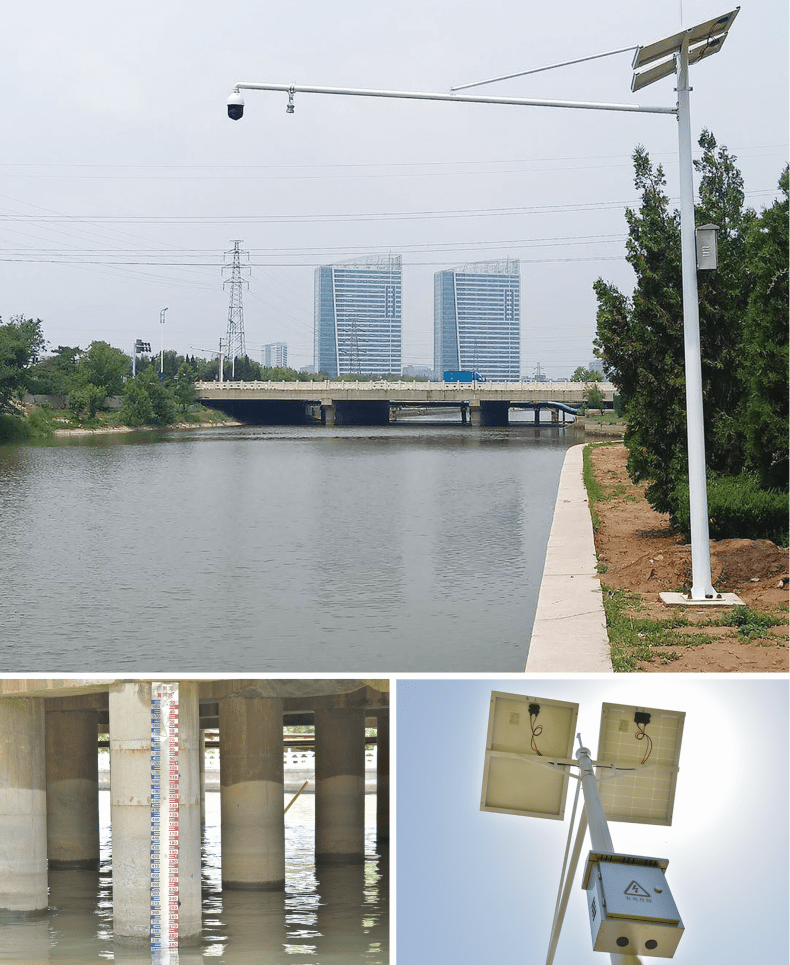

（河道水位站）
